芯能固態變壓器（SST）產品組合應用方案
1700V/600A IGBT+1200V/300A SIC MOS模塊

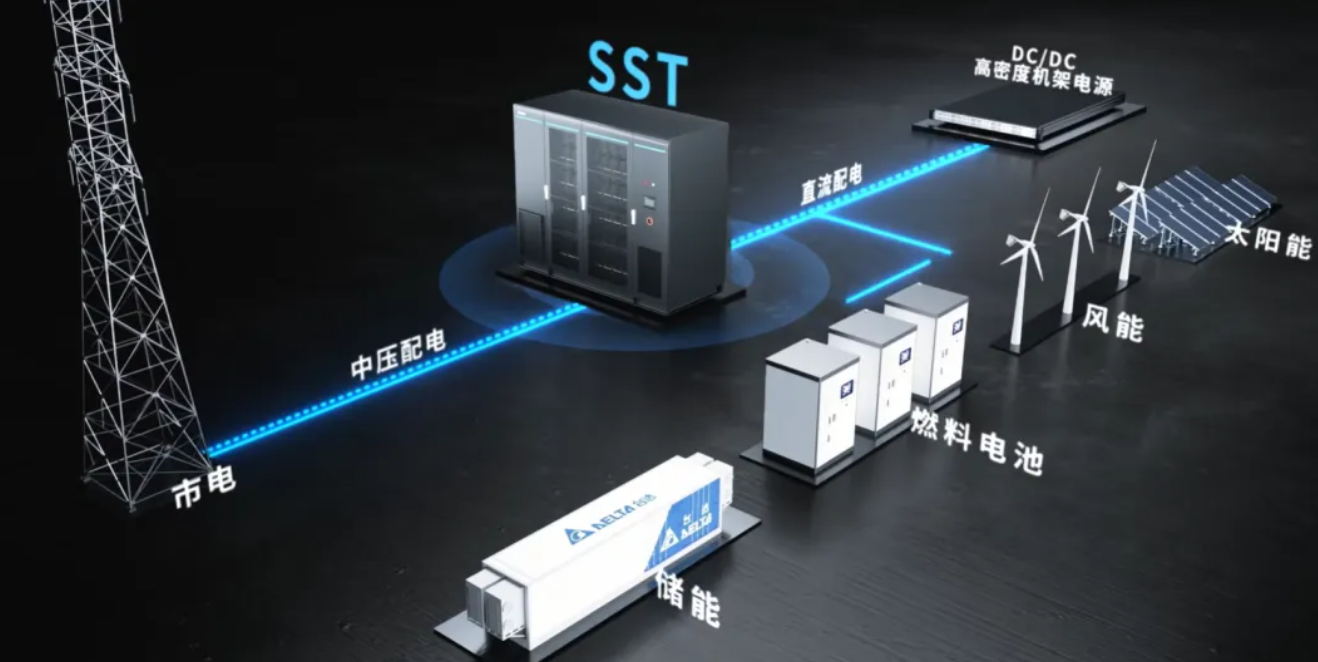

固態變壓器（Solid-State Transformer, SST），又稱電力電子變壓器（Power Electronic Transformer, PET），是一種基于功率半導體器件和高頻磁耦合技術的新型電能變換設備，是構建新型電力系統與能源互聯網的核心節點，可廣泛應用于數據中心、大功率直流充電站、新能源微網等場景。目前，在AI算力爆發與新型電力系統建設的雙重驅動下，固態變壓器（SST）正從“前沿概念” 加速走向商業化落地，已有眾多國內外企業紛紛推出SST產品和示范項目。
與傳統工頻變壓器相比，SST在體積、轉換效率、核心功能、架構優化等方面具有核心優勢，高壓功率器件的發展，特別是高壓SiC MOSFET模塊的商業化，為中壓配電網SST的應用提供了關鍵器件支撐。SiC器件的高擊穿電壓、低導通電阻、高頻快速開關特性使得SST的效率、功率密度得到顯著提升，系統架構更簡化。
01
兩級式SST拓撲
兩級式SST是目前研究和應用最廣泛的拓撲結構，主要包括AC-DC + DC-DC+DC-AC：
第一級為PFC整流級，實現功率因數校正和直流電壓調節；第二級為隔離型DC/DC變換級，實現高頻電氣隔離和電壓變換；這是目前最成熟的SST方案。
（1）AC-DC側：CHB（級聯H橋）型SST
無需笨重的工頻降壓變壓器，采用多個H橋單元級聯實現中壓10KV直接輸入，不僅實現整流，還具有輸出諧波小、模塊化程度高、方案成熟等優點。
（2）DC-DC側：DAB/LLC型
這是SST的“心臟”。利用雙有源橋（DAB, Dual Active Bridge）或諧振（LLC）拓撲，將直流電逆變為1kHz-20kHz的高頻交流電，實現電能的隔離傳輸，直接輸出后級需要的800VDC。
02
芯能SST應用產品組合方案推薦

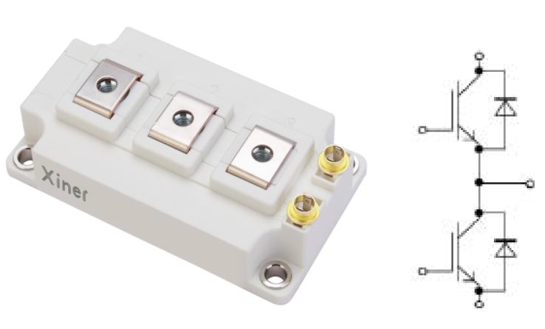

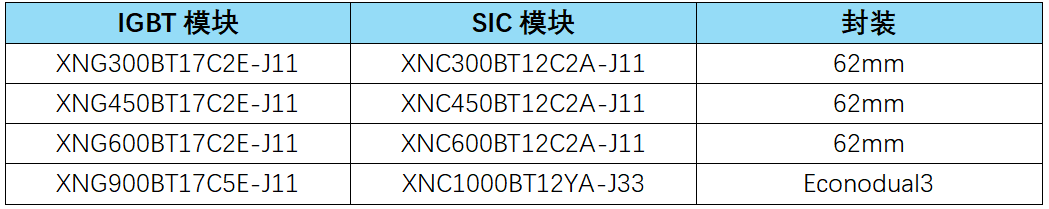

高壓AC-DC整流側：1700V/300A-900A系列半橋封裝IGBT模塊；
低壓DC-DC側：1200V/300-600A半橋封裝SIC模塊
03
芯能模塊特點
超低的雜感設計：優化的模塊內部走線設計，顯著降低開關過程中的損耗和電壓尖峰;
良好的動態均流技術：模塊內部芯片并聯實現良好的電流分布；
極高的可靠性：采用AMB基板、滿足車規級可靠性要求;
高工作結溫：Tvj op = 175°C；
低寄生參數：Low Qg 和Cress /低Qg 和Cress；

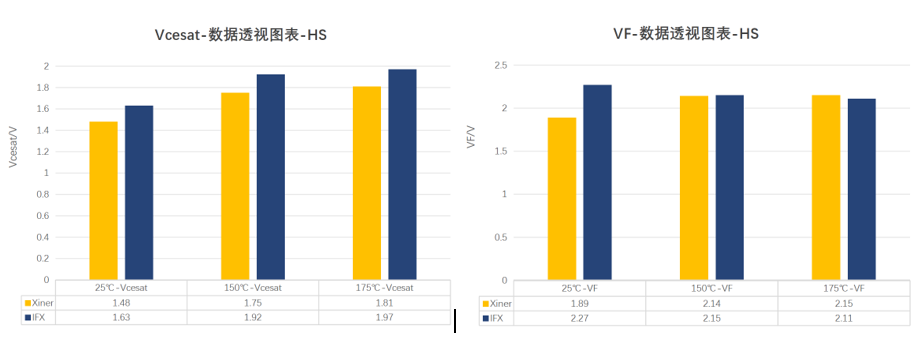

芯能產品靜態數據對比（部分）
芯能產品靜態數據對比（部分）
芯能產品動態數據對比（部分）
測試條件：VCC=1200V，Rgon=1Ω，Rgoff=1Ω、Cge=0nF、Tc=150℃
測試條件：VCC=1200V，Rgon=3.3Ω，Rgoff=3.3Ω、Cge=0nF、Tc=25℃
隨著功率器件技術的持續進步和成本的進一步降低，SST在智能電網、軌道交通、數據中心等領域具有廣闊的應用前景。芯能半導體作為國內知名的功率模塊制造商，將持續為SST應用提供優質的器件和解決方案。
